EWS Trifix®

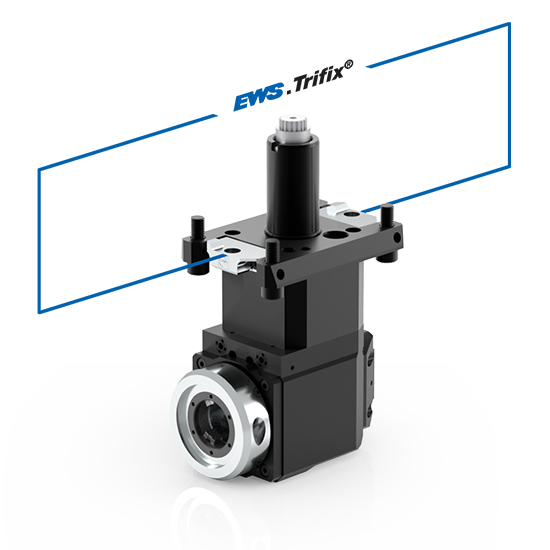

Trifix® являет собой систему регулировки для токарно-фрезерных комплексов Gildemeister. Установленные с обеих сторон маячные рейки по одному уклону захватываются с созданными с высокой точностью вырезами на поверхности револьверной головки. Рейки установлены с предварительным натяжением. Действие пружины системы регулировки устраняет статическую неопределенность. Благодаря этому угловое положение зажима инструмента обеспечивается без дополнительных усилий регулировки и этим значительно уменьшается время на подготовку станков.
В связи с требованием высокой точности применение инструментов с двойным зубчатым зацеплением не представляется возможным. Инструменты поставляются предварительно отрегулированными и готовы к применению.

Компания EWS является системным партнером этого поколения инструментов фирмы DMG.

Преимущества Trifix®:

стабильность повторяемости на одной позиции менее 6 мкм в радиусе 200 мм
высокое расположение от одной установки до другой (0,01 мм)
полностью отрегулированный приводный инструмент и статический патрон
применяется статический патрон с дополнительным крепежным отверстием

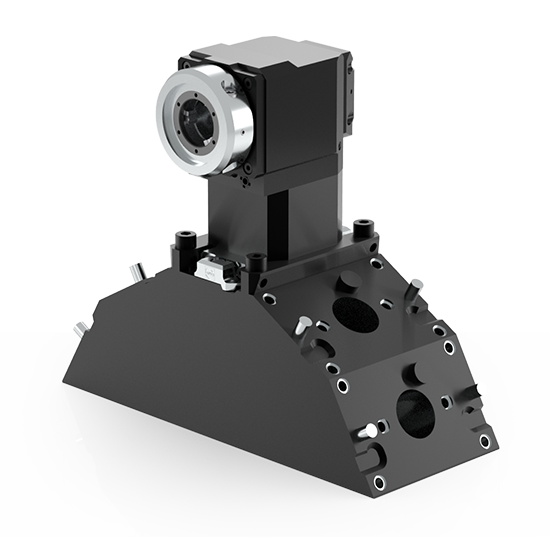

Шпиндельные головки для тяжелых условий эксплуатации, используемые с дополнительным монтажного отверстия
Диски инструментов/ функциональные поверхности легко чистить


Система Trifix®
